توضیحات
ماژول کم مصرف نمایشگر میزان شارژ باتری های لیتیوم-یون، لیتیوم پلیمر، لید سیلد اسید و نیکل
- بدون نیاز به تغذیه جانبی
- پشتیبانی تا 7 سلول لیتیوم
- پشتیبانی از باتری های لید اسید
- سیستم های حفاظت از آسیب به برد و باتری
- جریان مصرفی فوق العاده کم 6.4 الی 16.5 میلی آمپر در روشنایی کامل
- دارای بدنه قابل نصب بر روی سطوح

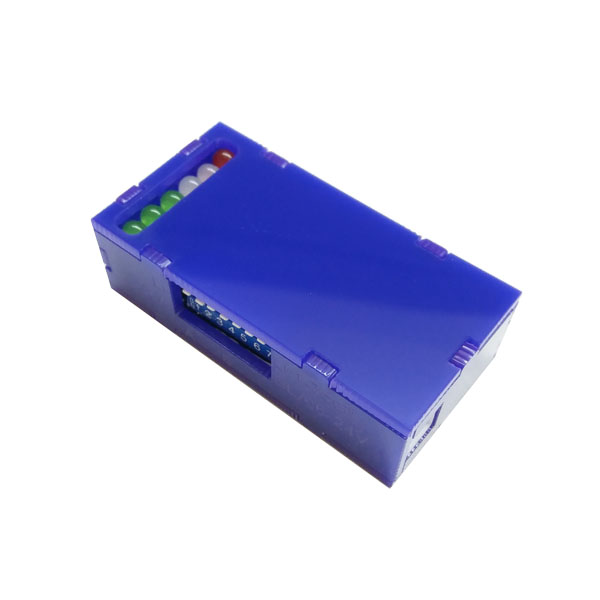

ماژول نمایشگر میزان شارژ باتری نسخه 2، مخصوص باتری های لیتیومی (لیتیوم یون – لیتیوم پلیمر) و لید سیلد اسید می باشد. این محصول قابلیت نمایش میزان سطح شارژ باتری را بدون نیاز به تغذیه مجزا و با مصرف بسیار کم دارا می باشد. از ویژگی های منحصر به فرد این محصول، قابلیت نمایش میزان شارژ باتری از یک سلول لیتیومی تا 7 سلول است و برای لید اسید در نسخه دوم نیز از 6 ولت الی 24 ولتاژ قابل تنظیم است. همچنین در این نسخه از بدنه پلکسی گلاس جدا شدنی استفاده شده است. جهت خرید نسخه اول اینجا را کلیک کنید.

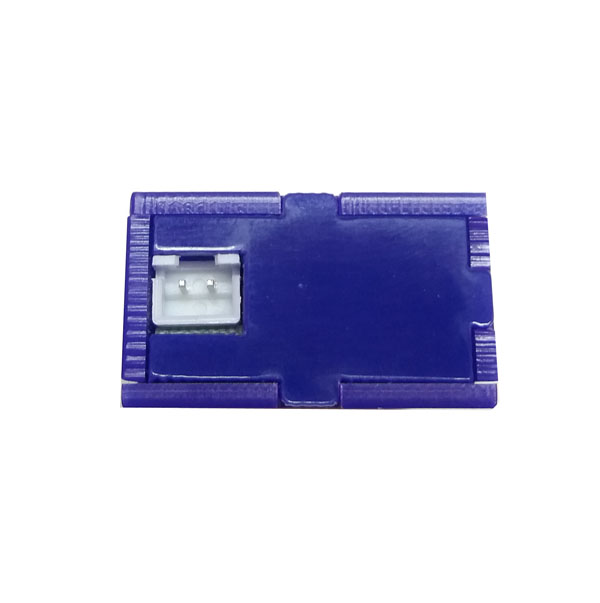

از سایر ویژگی های ماژول نمایشگر میزان شارژ باتری نسخه 2 می توان حفاظت از تغذیه معکوس، اتصال کوتاه اجزای داخلی و مقاومت به تنظیم اشتباه ولتاژ را نام برد. ورودی تغذیه عملکرد ماژول از 3 ولت الی 30 ولت می تواند باشد که از خود باتری دریافت می شود. میزان شدت نور ال ای دی ها در ازای تمامی ولتاژها ثابت خواهد ماند. حداکثر ولتاژ مطلق ورودی 35 ولت خواهد بود.
نحوه راه اندازی:
برای استفاده از این محصول کافیست ابتدا بدانید نوع باتری چیست؟ لیتیوم یون/پلیمر یا لید اسید؟ و یا حتی نیکل کادمیوم/ متال هیدرید

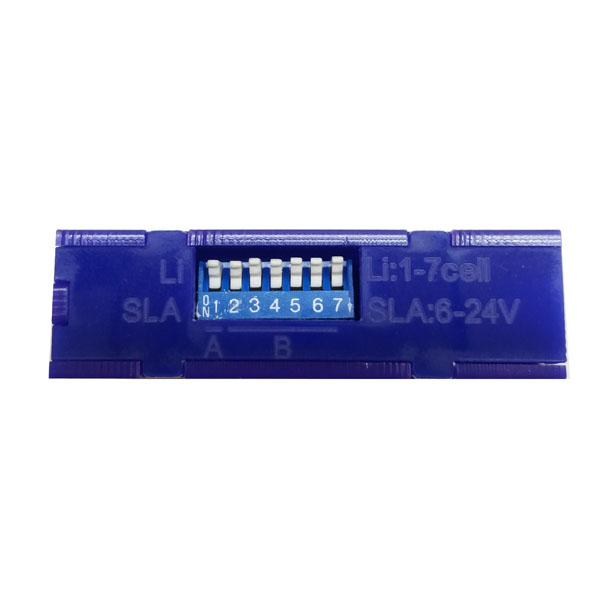

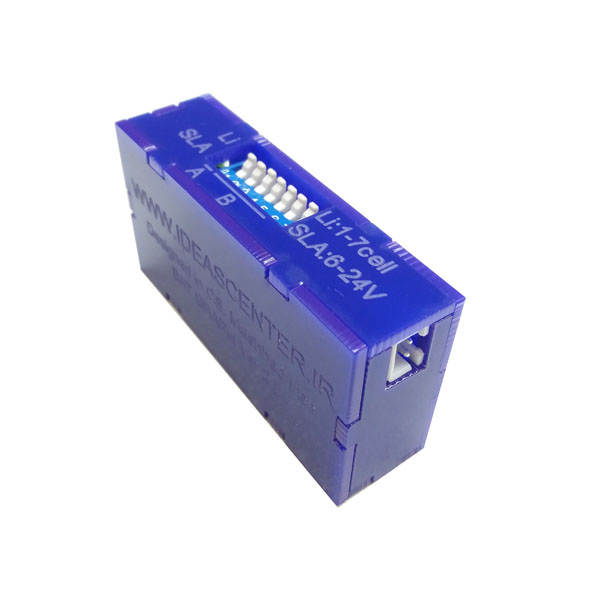

در این محصول بر روی بدنه یک تک کلید با حرف لاتین A مشخص شده است که اگر در وضعیت بالا (0) باشد به معنای انتخاب لیتیوم و اگر پایین باشد (1) به معنای انتخاب لید اسید است. متناسب با نوع باتری تعیین وضعیت کنید.
دسته ای دیگر از کلیدها با حرف B مشخص شدند و اگر در حالت لیتیوم باشید و تمام کلیدهای B در حالت بالا (0) باشد، به این معناست که یک سلول به ماژول متصل خواهد شد و با اضافه شدن هر سلول یکی از کلیدهای B را به پایین فشار دهید. اما برای لید اسید بر خلاف نسخه یک، در حالتی که تمام کلیدهای قسمت B بالا باشد، 6 ولت انتخاب شده و به ازای هر کلید 6 ولت اضافه خواهد شد. حداکثر مجاز قابل تنظیم 24 ولت خواهد بود.
این محصول به صورتی ویژه برای باتری های نیکل تعریف نشده است. اما می دانیم که هر سه عدد باتری نیکل معادل تقریبا یک باتری لیتیوم است. پس می توان از ضریب 3 این مدل باتری ها نیز استفاده نمود. به عنوان مثال در اتصال سری 9 عدد باتری نیکلی برد را روی حالت 3 باتری لیتیومی تنظیم میکنیم.
- نکته قابل توجه اینکه تنظیم اشتباه این کلیدها هیچ گونه آسیبی را در پی نخواهد داشت و فقط میزان شارژ را بدرستی نمایش نمی دهد.
ویدئوی عملکرد در نماد پلی روی عکس محصول
کاربردها:
- استفاده در جارو شارژی
- کوادکوپتر
- یو پی اس
- وسایل نقلیه مانند خودرو، موتور، دوچرخه، کامیون، اتوبوس و …
- ماشین کودکان
- ویلچر
- و انواع پروژه های باتری دار
ویژگی و مشخصات ماژول:
- بارزترین ویژگی این ماژول، قابلیت تنظیم بودن برای هر دو نوع باتری لیتیوم و لید اسید است. همچنین قابلیت انتخاب ولتاژ
- مصرف جریان فوق العاده کم بدون نیاز به تغذیه مجزا.
- جریان بین 6.4 الی 16.5 میلی آمپر در روشنایی کامل

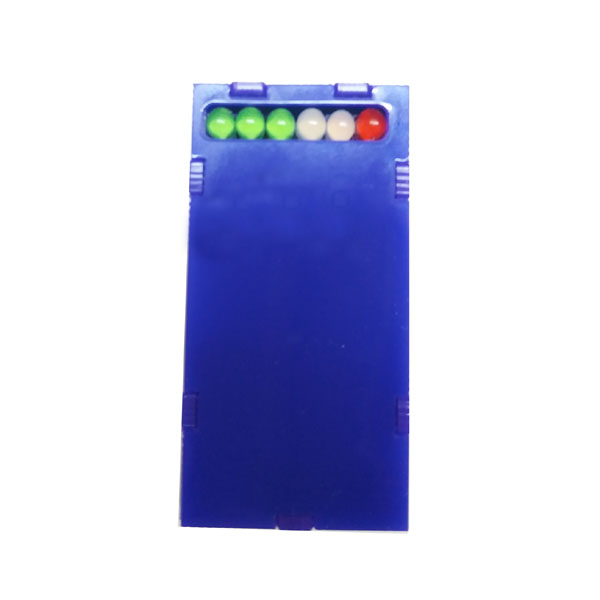

- دارای 6 ال ای دی نشانگر وضعیت طبق جدول زیر:
در ازای هر سلول اضافه مقادیر جدول به همان مقدار اضافه خواهد شد. مثلا برای سه سلول لیتیوم از 9.9 تا 11.7 و برای لید اسید 12 ولتی از 11.4 الی 12.6 ولت خواهد بود.
- حفاظت از اتصال وارونه ولتاژ ورودی و جریان کشی. بدین صورت که اگر قطعه ای مانند پایه های ال ای دی اتصال کوتاه شوند جریان محدود خواهد شد و مشکلی پیش نخواهد آمد. بدین ترتیب از آسیب به ماژول و باتری جلوگیری می شود.
- پشتیبانی تا هفت سلول لیتیم یون/پلیمر
- پشتیبانی از باتری های لید اسید از 6 ولت تا 24 ولت در نسخه دوم
- پشتیبانی از باتری های نیکلی با ضریب 3 باتری لیتیوم (از حداقل 3 باتری تا 21 باتری سری)
- قابلیت تنظیم ولتاژ به صورت کلید و بدون نیاز به لحیم کاری
- ضریب تلرانس حداکثر 1.5 درصد در نسخه دوم
طراحی این محصول توسط واحد الکترونیک این سایت انجام شده است. تمامی حقوق این محصول برای طراح آن محفوظ است و هر گونه کپی برداری پیگرد الهی دارد.
